橢圓齒輪流量計如何接線

發布時間:2024-01-15 09:48:32??點擊次數:1810次

橢圓齒輪流量計是容積式流量計的一種,用于精密的連續或間斷的測量管道中液體的流量或瞬時流量.它特別適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量。

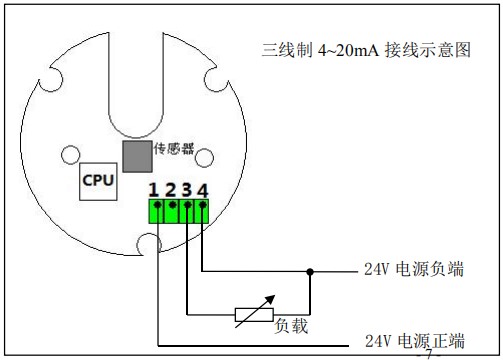

橢圓齒輪流量計的接線及接線圖

MF 流量變送器是采集流量計的流量信號轉換成 4-20mA、輸出給系統終端的一個轉換器。


LB07 共有 5 個參數即 P00-P04,說明如下:

P00:流量計的系數(脈沖當量),單位 0.00001-9.99999 升/ 脈沖

P01:流量計的*大流量(即量程)單位 m3/h,固定二位小數

P02:流量計的*小流量(用于計算回零時間)單位 m3/h,固 定二位小數

P03:4-20mA 調零,值越大,電流越大,反之亦然

P04:4-20mA 調滿,值越大,電流越大,反之亦然

調試方法

LB07 共有二個按鍵左鍵(M 鍵)和右鍵(S 鍵),儀表接線完畢后,屏幕會顯示 LB07 然后顯示 F 0.00,進入運行狀態。在運行狀態短按 M 鍵,屏幕切換到顯示累計量,單位升。再短按一次 M 鍵,屏幕顯示電流值。用戶可用測試設備進行核對。再按 M 鍵依次循環顯示以上三個值。

顯示累計量時按 S 鍵,累計清零。此功能用于調校是否丟脈沖。

參數修改

在運行狀態下,長按 S 鍵不松,屏幕會顯示 P00 接著顯示 P00 值,再短按 S 鍵,顯示 P01、P02 依次循環。如要修改某個變量,在顯示變量值后,短按一次 M 鍵,改變量值的*一位會閃爍顯示, 可用 S 鍵加,再移位、再加。當該變量設定好后,短按 M 鍵至所有位都不閃爍時,端按 S 鍵,顯示 下一個變量,依此修改。當所有的都修改完畢后,按住 S 鍵不松,直至屏幕顯示 SaUEd 閃爍返回運 行狀態,此時參數已保存。

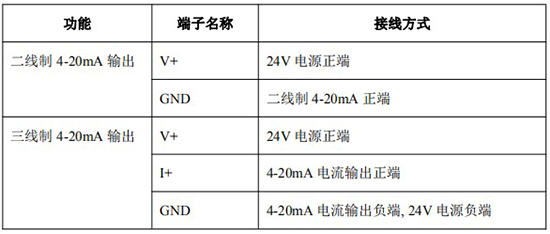

接線說明

1:V+;

2:SO

3:I+

4:GND
